熔模铸造为什么有时放两个浇口杯，它的作用是什么？

huang331986059

熔模铸造为什么放两个浇口杯，它的作用是什么？

丁文会

产品有贴图吗

孤独寒松

回复 1# huang331986059
5 \' `$ f6 Z- l) o$ M2 e, r% i
熔模铸造为什么有时放两个浇口杯，它的作用是什么？
* D2 q* [) _5 I2 n. c0 O9 E
首先，谢谢发的这个技术帖子，这对很多从事熔模铸造的人都有帮助，建议管理员、版主升级为精华帖！
7 N  H& w1 {7 m. ]答：
熔模铸造是好几种精密铸造的总称，最为常见的就是硅溶胶制壳铸造和水玻璃制壳铸造。
熔模铸造相对砂型铸造来讲，熔模铸造的铸件单重比较轻，生产的都是一些小件。
  j4 \5 h4 E' }9 z水玻璃制壳铸造和硅溶胶制壳铸造的铸件单重多数都在100kg一下的。
针对透气性而言，水玻璃型壳的透气性很好，20KG以上的铸件设计有两个浇口杯很少。
而硅溶胶型壳的透气性比较差，铸件在10kg以上的有一些铸件就要设计两个浇口杯了。
那么为什么要设计两个浇口杯呢？----对于一些结构复杂，底部、转弯处容易产生缩松、缩孔的；铸件的各个上表面容易产生气孔的；浮渣不畅而产生渣气孔的；等这一类型的铸件就要设计两个浇口杯。一般来讲，阀门管件、泵体、支撑座类的稍大的铸件就要设计两个浇口杯。
浇口杯设计要注意，一个为主浇口杯，一个为辅浇口杯。压蜡、制壳的难题在这就不讲了。
关键是在浇注方面要注意。要是能直接叉壳浇注就更好，不能直接叉壳，那么就用钢管穿过浇道两个人抬着浇注。如果前述两者都不佳，那么就用浇包抬钢水浇注，这是一种最安全，也是一种最理想的浇注有两个浇口杯铸件的方法。
浇注时，首先在辅助浇口杯浇注，先引流，后快速浇注，当钢水浇注到铸件顶部的内浇口处（铸件部位浇满了）了，这时，就要从主浇口望下浇了。注意浇注速度尽量放慢，流柱要短（避免氧化钢水），缓慢浇注，已达到补缩的目的。
) r0 u& \7 ^  w% k先从辅助浇口杯浇注目的是排气浮渣，后从主浇口杯浇注目的是补缩！

* s: S' @1 |% H9 q  C* m希望我的回答你能理解，并且对你有所帮助！

孤独寒松

回复 2# 丁文会
8 A  D) z+ K8 I( ^9 R
$ _3 `6 {$ D4 O6 o$ X9 Q
1 I9 ~* K% t  @+ |: @3 g! T( g# J; Q    感谢丁工将我的帖子设置为精华帖，我会继续发浇注方面的帖子，希望一如既往得到丁版主的肯定。
, |6 T% f& U' G感谢你啦！

zjy95381

回复 3# 孤独寒松


    点冒口时注意冒口里和浇包内的钢水温度，如果冒口内钢水已经是糊稠状最好不要点浇，否则极易在点浇位置形成裹挟式气孔和夹杂

孤独寒松

回复 5# zjy95381

2 _" ?& O- i3 e8 U# ~( t" j4 v
% k* d! H1 Y: l    我的解释对否？你有做过一棵铸树设计两个浇口杯的铸件吗？我是以前做过这样的铸件，硅溶胶制壳铸造有的铸件必须要设计两个浇口杯才能把铸件浇注好。

zjy95381

回复 6# 孤独寒松
( O* \$ J) q/ G% i! Y) }  n
- J6 U+ X  v6 W4 H  t. k6 O
+ L: c* q! V3 T& U! q8 ^5 h) a" l- P    王兄，全硅溶胶的没做过，硅溶胶由于粉液比较高模壳致密度高透气性差，特别是不是热壳浇注的件非常有必要设置两个浇口，你的解释是对的，但点浇冒口一定要注意，我吃过这个亏

孤独寒松

回复 7# zjy95381
$ L/ h7 h6 U& g4 C! A; t; W
- P0 {# s& `5 b9 ^8 s0 ?8 C: p
    但点浇冒口一定要注意，我吃过这个亏。
# O. |% T% K+ l5 y/ y
5 _( G# X7 K; Y硅溶胶型壳对于浇口杯的设计有两个的话，那么也必须要设计两个浇道。
$ q1 Y- [" A6 }( x对于，内浇口而言，那就看铸件的结构了。要设计名冒口，必要是也可以设计暗冒口的。
4 |! {9 |: Y* f" z9 s  M5 Z( l' w
* A" z# e8 N" t/ ?7 G% Q你什么时候用水玻璃铸件也可以试一试的。肯定有效果。

; ?( v/ ^' V/ @但是，两个浇口杯的工艺出品率要低于一个浇口杯的工艺出品率的。

孤独寒松

回复 7# zjy95381
5 u* G( P+ U* D# p( F  I

    点浇口的时间，钢水变稠，这可能与钢水的温度和钢水的材质有关系，还与材质的铸造性能有关系。
9 `5 t3 P7 M) j# e点浇口的时间慢，可能将钢水氧化很严重。
: I# K( [! l# |0 X9 p点钢水只是一个理论，实际上，铸件的收缩，与凝固机理很重要，也就是凝固顺序。

zjy95381

是的，如果设计合理，我不建议点浇口，一次浇满为好

jaguarxj220

汗颜啊，从06年毕业到现在搞硅溶胶熔模铸造，还没碰到过两个浇口杯的场合。

算是从各位前辈这开眼了，前辈们如果有实例图片传上来的话就更好了。
“点浇”我也用过几次，都是冒口不缩不足，不得已才使用点浇的，最终铸件外观还行，内部剖开致密性和均匀性不如一次浇足的好。。。

孤独寒松

回复 11# jaguarxj220
" M% d1 R; Q  c3 ?
6 e. `' S! j' G; g9 B
# ?) Q/ v9 ]( c& w( S    汗颜啊，从06年毕业到现在搞硅溶胶熔模铸造，还没碰到过两个浇口杯的场合。

算是从各位前辈这开眼了，前辈们如果有实例图片传上来的话就更好了。
' I: W6 q" ]+ L% d- E, L) y6 b/ z) E* D“点浇”我也用过几次，都是冒口不缩不足，不得已才使用点浇的，最终铸件外观还行，内部剖开致密性和均匀性不如一次浇足的好。。。
# V: N' E( t% v# k( O) Q, W9 W+ Y! j
: g6 X5 C, M$ d5 U1 q, M; G你不用汗颜的，做到老学到老，有很多你懂的东东，我还不懂呢！
) d9 E/ t9 ~3 L/ k3 f8 X0 J) x2 D对于图片，只是一个实例，没有什么可以借鉴的。你把这个理论搞懂了，无论什么铸件设计浇道、冒口、浇口杯就是一件容易的事情。什么样的铸件就是什么样的设计工艺。
4 Y4 s2 Y" ^3 D' f) m; c0 X- G) ^点浇我还没有试过，只是浇注的慢一些。至于铸件内部剖开致密性和均匀性不如一次浇足的好？我还没有检测过呢！

huang331986059

全硅溶工艺和复合工艺都有放两个浇口杯，两种工艺都是大件复杂型
" y0 q7 g, Q; [( l4 `7 ~问了工程师 除“孤独寒松老师”说的外，方便焙烧时好装炉。

bdx575

学习了，接触熔模铸造这么久还是第一次看到这样的新东西。继续关注

孤独寒松

回复 13# huang331986059
* a* P/ e0 e, _6 v

    根据我的经验，你的这个铸件没有必要设计两个浇口杯，设计两个浇口杯浪费了资源，可惜！
7 {6 M3 g6 ^1 p. h你这个铸件设计一个浇口杯就可以了。
如果按照你的图片的工艺及结构是不合理的，顶注没有侧注好，侧注制壳和浇注都方便！

jaguarxj220

呵呵 ，huang331986059 估计是想用这个图来说明两个浇口杯是什么样子的。
8 ?4 @  \7 d3 b对于图中这个件，若是按这套浇注系统，浇注、清除冒口都不是很方便，这种情况我们只好用碳弧气刨来切除冒口，这个形状和长度的不锈钢件实际上我们也是一个浇口杯的。

huang331986059

这种类型的小件是侧注组焊两个，这个客户的产品要求高每个必需做RT
听说有两次开炉模壳都爆炸了（幸好没伤人），材质M25S  哈氏合金C   造成原因是浇注快气排不畅
我们做特殊材质的产品放两个浇口杯的见得多些

孤独寒松

回复 17# huang331986059
3 x0 w/ V, W( d- ~3 U3 |% r  |

    浇注时，模壳都炸了，有那么严重啊？

pbdhelen

孤独寒松 太牛了 我们卖浇口杯的都比不上你

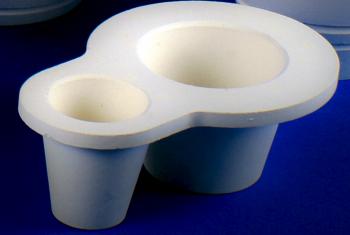

9 t1 _, Y$ B5 B  R图片我可以贴一张供大家参考

' w( ]: _! J! y
登录/注册后可看大图

孤独寒松

回复 19# pbdhelen


, v2 a! w& j) I. J' o    你是供应商，我们是客户。当然是我们这些需求方懂的技术和参数的！
0 h/ ~/ a! b6 n5 }% }" }0 W$ R, I" a
你的这个浇口杯是蜡质的吗？
